竖吊卷板吊具

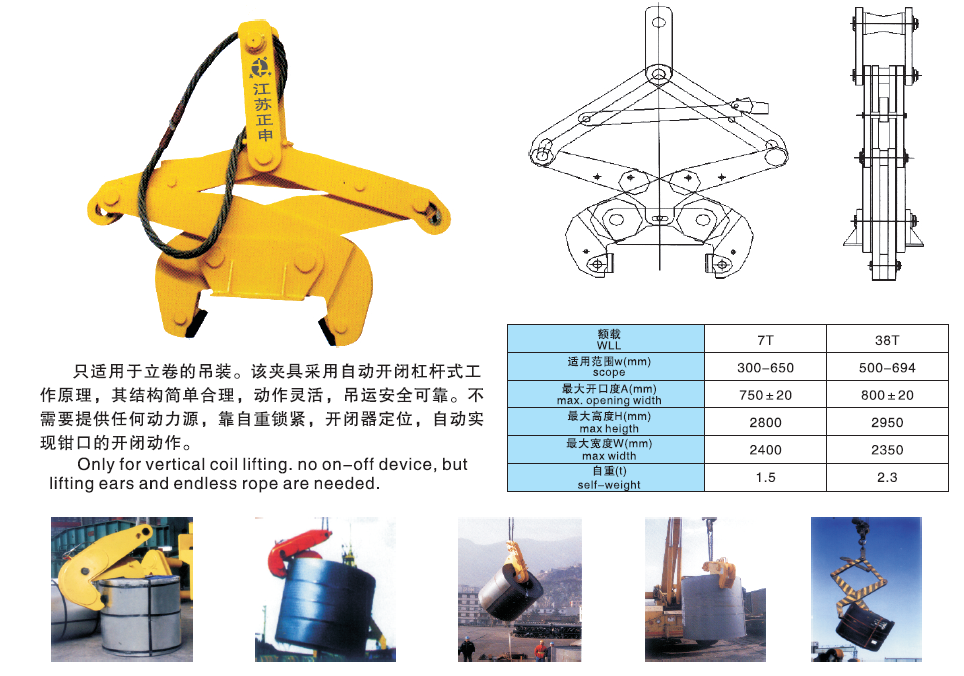

只适用于立卷的吊装。此种立卷卷板钳无启闭机构，只需要天车圆钢吊耳和无接头绳圈，就可以实现整个吊装过程。

一、卷板吊具/竖吊卷板吊具概述

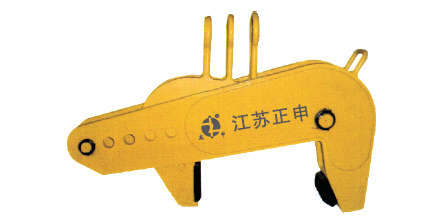

  卷板吊具是专门用于吊装卷板的吊装工具，主要有吊具体和配重铁组成。

  1. 吊具体：是卷板吊具的主体部分由钢板（优质低合金钢）和钢管拼接而成，截面为箱型结构，具有较好的抗弯曲、扭转性能，吊具重量轻便，使用寿命长。

  2.配重铁：起调节吊具平衡的作用，使吊具和被吊物的重心在一条线内。

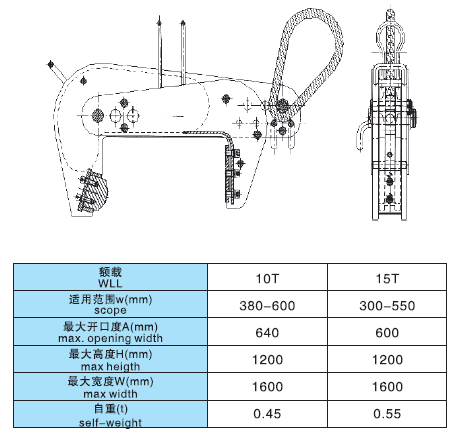

二、卷板吊具/竖吊卷板吊具参数

见上图

三、卷板吊具/竖吊卷板吊具适用范围

  适用于立卷的吊装

四、卷板吊具/竖吊卷板吊具日常维护

  (1）吊具在使用过程中，如出现旋锁转动不灵活或不到位，应检查调整调节螺母，再检查以下部位： 　　

    ① 棘爪的拉伸弹簧是否损坏，如损坏，则应更换； 　　

    ② 传动机构是否出现卡滞，如卡滞，属润滑不良的，则应在传动机构的活动连接处加注润滑油（或润滑脂）。如属导向销过紧，应适当调松螺母。如属连接松动、传动管或其他杆件变形，则应矫正；

    ③ 缓冲弹簧拉伸量是否过小，若过小，则应缩短缓冲弹簧连接的钢丝绳长度。

  (2）使用中应防止吊具指示板上的指示标识涂料脱落。一经发现，需及时补原指示标识的涂料。 　　

  (3）对于吊具上的钢丝绳，应适时地清洗并涂以润滑油或润滑脂，特别是钢丝绳弯曲处。

  (4）对于主要受力构件、吊环、旋锁、耳板及索具卸扣，在正常使用清况下，至少应每3个月检查一次，不得有裂纹和严重变形。

  (5）所有油杯，包括棘轮机构油杯、滑动轴承座上的油杯和旋锁箱的油杯，主要活动连接处应根据使用情况适时加注润滑油。 　

  (6）经常检查绳卡是否松动，缓冲弹簧是否过度拉伸，发现问题及时处理。

  (7）每种吊具均不得超过额定起重量，缓冲弹簧也不得过度拉伸。 　

  (8）吊运过程中应平稳起吊，避免因吊具和起重机或其他设备等发生相互撞击而变形。

五、卷板吊具/竖吊卷板吊具厂家介绍

        江苏正申索具集团是全国吊索具、吊装带、特种吊装设备及工装行业知名生产企业，是泰州市高港区绳网吊索具行业协会会长单位。公司是集研制、开发、生产为一体的专业生产厂家，其生产的各种规格型号的吊索具、钢丝绳索具、链条索具、夹具等广泛应用于冶金、机械、铁道、石化、港口、电力、汽车、航空、建筑、核电、军工等领域。

        现已成为东方电气、上海电气、徐工集团、中国南车、中国北车、宝钢、南钢、沙钢、首钢等企业的长期合作伙伴，军品合格供应商，产品远销美国、加拿大、澳大利亚、东南亚等。
