钢丝绳索具表面及近表面裂纹的检验及评定

    钢丝绳索具探伤和评级可参照的标准有, ISO 7595-1984 《钢丝绳套接方法-熔融金属套接》、 GB/T 5972-1986 《起重机械用钢丝绳检验和报废实用规范》、GB 9443-1987 《铸钢件渗透探伤及缺陷显示迹痕的评级方法》、GB 9444-1988 《铸钢件磁粉探伤及质量评级方法》、GB 3721-1983 《磁粉探伤机》、 GB 7233-1987 《铸钢件超声波探伤及质量评定等级》、GB 5677-1985 《铸钢件射线照相及底片等级分类方法》和JB/ T 5000.4-1998《射线透照探伤及其质量等级》。

    钢丝绳索具表面及近表面裂纹的检验及评定

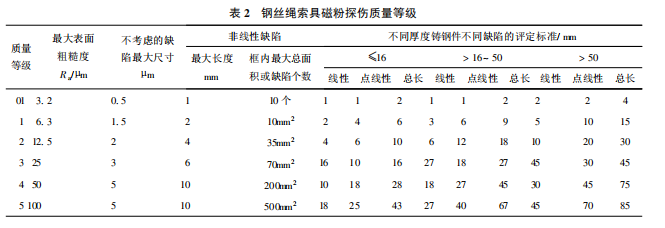

    钢丝绳索具表面开口裂纹常用渗透法检验, 其分类依据为 GB 9443标准, 具体内容见表1。该法只能检出> 0.1mm的裂纹, 要检出≤0.1mm 的微小裂纹则需要采用满足GB 3721标准的磁粉探伤机按照 GB 9444标准进行磁粉探伤, 其质量等级分类见表2。

    无论采用渗透或是磁粉探伤, 被探伤的表面要清理干净, 表面粗糙度 Ra≮12.5μm, 未加工的表面打磨平滑即可。经渗透和磁粉显示的裂纹, 经尺寸测量按标准确定等级。
